封装在弹性FPC上并布线

日本Mectron公司在“第41届INTER NEPCON JAPAN”（2012年1月18～20日，东京有明国际会展中心）上参考展出了佩带在身上监视人体活动的传感器模块“创可贴型人体活动监视系统”。该模块应用了该公司正在开发的可伸缩柔性基板“弹性FPC”，是与兵库县大学研究生院教授前中一介共同开发的。

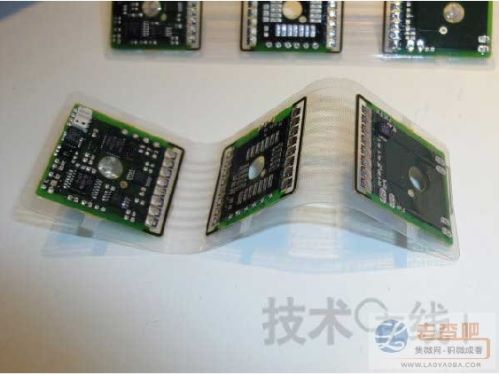

传感器模块分为电源部分、通信部分及传感器部分，各由多层柔性基板构成。通过将这三块多层柔性基板封装到弹性FPC上并布线，可通过弹性FPC吸收身体的动作。传感器部分配备可感知体温、心率及加速度等的传感器。

日本Mectron公司以前在展会上展出的弹性FPC设想用于机器人等用途，因此将宽约400μm的Cu布线制成波状使用（参阅本站报道）。而此次为了在小型传感器模块上使用，将Cu布线的宽度缩小至50～100μm后制成了波状。
