重庆金合丰工业电气有限公司

是否有现货：	是	认证：	RoHS
种类：	侧装浮球开关	材质：	PP
应用：	控制液位或供给信号	型号：	L5-P
商标：	金合丰	包装：	十条一包
产量：	10000

?L5-P???

?说?明

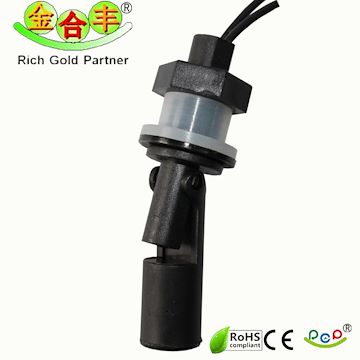

液位传感开关L5-P（参见图一）为侧装式鸭嘴舌浮球水位开关是金合丰工业电气有限公司常规产品类别之一。是一种通过塑胶模具注塑成型的配件，结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小、速度快、寿命长，与电子开关相比，它又有抗负载冲击能力强的特点。是一种结构简单，使用方便的液位控制元器件，它设有复杂的电路，不会受到干扰，?只要材质选择正确，任何性质液体、压力、温度皆可使用。

图一图二

一：材料组成部分?1:主体材质PP塑料?2:装配：?磁簧开关?磁铁?环氧树脂?3：引线等。

二：原理?侧装式浮球液位开关是利用液体浮力原理，当鸭嘴式因浮力作用而上下运动时，接线盒内的磁簧开关受到臂端磁铁影响，而作接通（ON）与断开（OFF）之间进行互换。

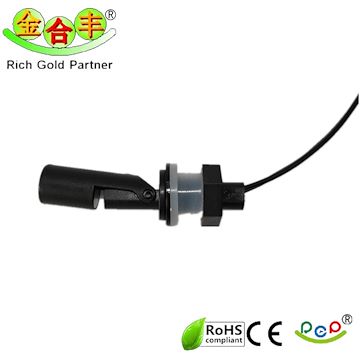

?三：安装说明（参见图二）

????1：在罐或者桶的两侧垂直水平安装，向上或者向下旋转180度角可以改变常开常闭。

????2：L5-P总长度87mm,丝牙直径16mm*长度8mm,六角厚度5mm干长23mm，鸭嘴式长度50mm。

???3:拧开螺母，由里向外插出来（连同白色的封套胶圈）一起，并且拧紧螺母。

四：使用说明

??1：温度最高为80℃，最低-30℃.

??2：适用于一般腐蚀性的液体，要求液体的沾粘度不高，不会干固。??????????????????????????????????3：参数

额定功率	10W	??50W
工作电压	200VDC	?220VAC/DC
限制电压	250VDC	?300VDC/250VAC
工作电流	0.5A	??1.0A
限制电流	1.0A	??1.5A
温度范围	(-10～+85℃)	(-10～+85℃)
材质	PP	??PP

?五：用途?专门用于各种家电、加湿器、冷水机、盐雾机、恒温恒湿机、喷绘机、医疗设备、饮料机械、和受压储液罐的液位检测、信号远传、开关报警，在卫生、环保、有毒、带酸碱腐蚀性液体使用。
